パームガウス®
高感度磁気センサにより、三次元の外部磁気を検知し、補償用コイルから逆方向の磁場を発生させて、
装置内に無磁場空間を作ったり、あるいは任意の設定の磁場を作り出します。
※パームガウス®は愛知製鋼の登録商標です
製品仕様
パームガウス® S（PGSC-5G）
プログラムによって、あらかじめ定められた磁場変動を動的に再現する磁場シュミレート機能を搭載。
キャンセル±5ガウスタイプ
用途
用途 [1]
地磁気センサ及び電子コンパスの校正・評価
回転磁場を発生させ、地磁気センサの出力値から方位の正確さを評価する
用途 [2]
磁場環境の再現
回転磁場を発生させ、地磁気センサの出力値から方位の正確さを評価する
価格
下記よりお問い合わせください。
よくあるご質問
導入前の検討
電源電圧：AC90~240V (50/60Hz) 消費電力：400(V・A)以下
下記をご用意ください。
・パソコン（スペックは取扱説明書をご参考ください）
・木の架台

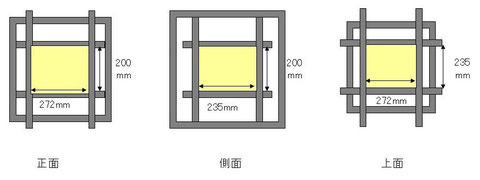

の開口部の寸法は下図を参照ください。

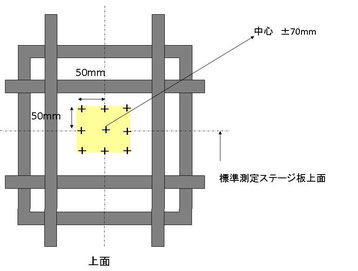

本体の幾何学的な中心（下図をご参照ください）±70mm以内に、測定ポイントが来るように治具などを準備してください。
標準での透明プラスチック板が測定ステージとして設置されていますので、小さな被測定物でしたら測定ステージの中心に置くだけで計測できます。
＋という表記で目安を示してあります。
搬送装置は非磁性体（アルミニウム、真鍮など）で作ってください。
モーターは装置外部に出来るだけ離して置いてください。

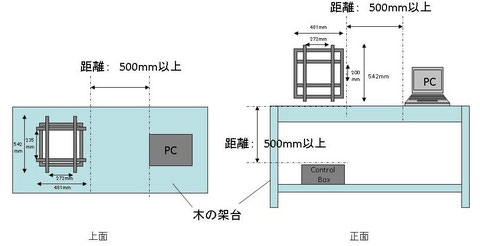

配置例を下図に示しますので、ご参照ください。
木の架台の目安寸法： 1500長×700mm幅
寸法：540×480×540mm 重さ：21.5kg程度
寸法：260×340×150mm 重さ：5 kg程度
性能
均一磁場分布の測定結果を下記に示します。

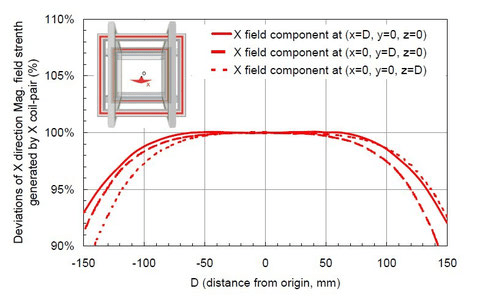

・ x方向コイルで 5 Gauss 印加したときの磁場分布図

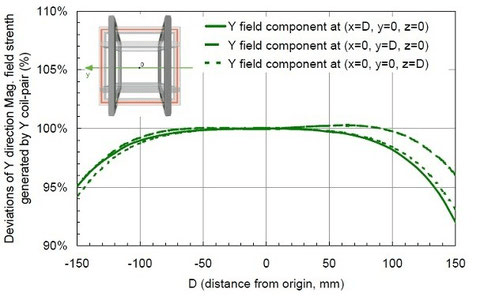

・ y方向コイルで 5 Gauss 印加したときの磁場分布図

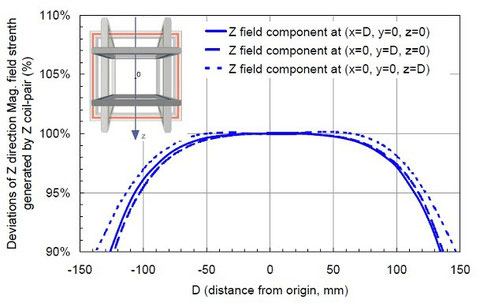

・ z方向コイルで 5 Gauss 印加したときの磁場分布図
制御
通信仕様を満たし、コマンドにより制御可能です。
詳しくはマニュアルを参照ください。
通信仕様
コントロールボックスの電源をＯＮしてから、20分後に測定を開始してください。
コントローラと磁場コイルは１対で校正してあります。交換して使用しないでください。
弊社にパームガウス® を送付していただくことになります。
送料はお客様負担でお願いします。
