Type DJ
MIセンサの中で最高の磁気分解能（検出力）をもつセンサです。地磁気の1/50000のnTオーダーの磁界変化を検出可能です。地磁気のような静磁界信号成分を除去し、交流信号のみを検出します。
50μmオーダの鉄系微小金属の検知が可能で、食品、アパレル製品、リチウムイオン電池用材料や非磁性の工業製品の鉄系異物検知として活用できます。
※プレビュー品です
磁気ノイズ特性
製品仕様
| 型番 | MI-CB-1DJ |
|---|---|
| 電源電圧 | 15V(Typ.) |
| 磁気変動検出範囲 | 2.0 μTpp(at ＋/－20 μT DC field) |
| 感度 | 5V/μT |
| 周波数応答 | 0.1Hz to 10kHz @ -3dB |
| 出力直線性 | Less than 2%FS |
| ノイズ | 10ｐT/√Hz＠1Hz |
| 基板サイズ | 55mm×13.5mm |
| 動作電流 | single type 30mA multi type 18mA |
価格
下記よりお問い合わせください。
Appendix
品番選定ガイド
品番をご指定ください。
| Single Type | Multi Type | |
|---|---|---|
| PCB longitudinal direction (B direction) |
MI-CB-1DJ-S-B | MI-CB-1DJ-M-B |
| PCB transverse direction (A direction) |
MI-CB-1DJ-S-A | MI-CB-1DJ-M-A |
感磁方向とセンサ素子位置
TypeDJのシングルタイプとマルチタイプのピン配置
シングルタイプMI-CB-1DJ-S-A(B)とマルチタイプのMI-CB-1DJ-M-A(B)の使用時の接続例をご紹介いたします。
DJを複数並列で使用する場合の注意
注意事項
MI-CB-1DJを複数個で使用する場合の注意

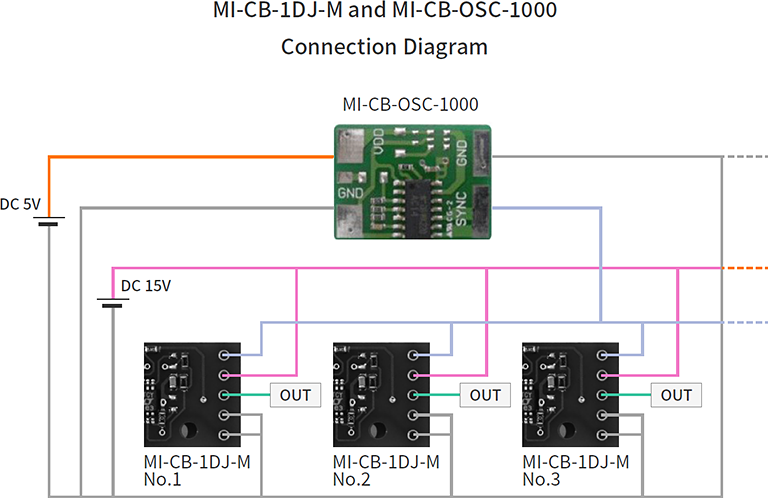

シングルタイプのナノテスラセンサMI-CB-1DJ-Sを複数個並べて使用するとそれぞれのセンサが干渉して誤動作してしまいます。そこで、複数個を一緒に使用する場合は発振器を搭載していないタイプのMI-CB-1DJ-Mを選択し、複数個に対して共通の発振器MI-CB-1DJ-OSCを接続してください。マルチタイプMI-CB-1DJ-Mをご購入の際は発振器が必要になりますので準備ください。（当社でも販売しております）
接続例
Introductory Leaflet
PDFパンフレットダウンロード（653KB）
