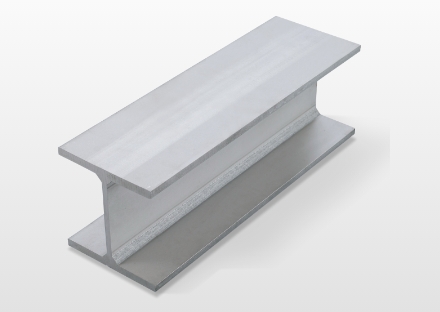

溶接H形鋼

対応規格	－
鋼種名	SUS304, SUS304L, SUS316, SUS316L, SUS304A ほか

製品カタログ

安全データシート（SDS）

特長

製造寸法

（単位：mm）

HB	50	75	100	125	150	175	200	250	300	350	400	500
75
100
125
150
175
200
250
300
350
400
450
500
600

	t₁	t₂
厚さ	4～20	4～30

製造範囲以外のものについても営業窓口までお問い合わせください

製品仕様

区分	許容差
高さ（H）	高さ300以下：±2.0mm 300超：±3.0mm
幅（B）	±2.0mm
直角度（T）	幅（B）の1.2％以下ただし、許容差の最小値2.0mm
中心のかたより（C）	±2.0mm
曲がり	長さの0.20％以下
脚長（S）	[ウェブ板厚（t₁）×0.7]以上
長さ	3～12m
長さ許容差	＋40mm，－0mm

引張試験では母材部から破断し、圧延品と同等です。

標準寸法と断面特性（参考）

標準寸法（mm） H×B×t₁×t₂	在庫品 6m	受注生産		質量 (鋼種はSUS304)		断面特性
		3.0m ～ 6.0m	6.1超～ 12m	単位質量（kg/m）	定尺品（6m）の質量（kg）	断面積（cm²）	断面二次モーメント（cm⁴）		断面二次半径（cm）		断面係数（cm³）
		3.0m ～ 6.0m	6.1超～ 12m	単位質量（kg/m）	定尺品（6m）の質量（kg）	a	Ix	Iy	ix	iy	Zx	Zy
75×75×5×8	○	○	－	11.9	71.4	15.20	146	56.4	3.10	1.93	38.9	15.0
100×100×6×8	○	○	－	16.7	100	21.39	375	134	4.19	2.50	75.0	26.7
125×125×7×9	○	○	△	23.8	143	30.47	843	293	5.26	3.10	135	46.9
148×100×6×9	○	○	△	20.5	123	26.15	995	150	6.17	2.40	134	30.1
150×150×8×10	○	○	○	32.0	192	41.03	1640	563	6.33	3.71	219	75.1
200×100×6×8	○	○	△	21.4	128	27.39	1820	134	8.14	2.21	182	26.7
200×200×8×12	○	○	○	49.2	295	62.71	4660	1600	8.62	5.05	466	160
250×125×6×9	○	○	△	28.9	173	36.77	3940	293	10.4	2.82	315	47.0
250×250×9×14	○	○	○	71.4	428	90.77	10700	3650	10.8	6.34	854	292
300×300×10×16	○	○	○	97.4	584	123.8	21200	7200	13.1	7.63	1410	480
350×250×9×14	○	○	○	78.5	471	99.7	22500	3650	15.0	6.05	1280	292
350×350×10×16	○	○	○	114	684	144.8	34200	11400	15.4	8.89	1950	654
350×350×12×19	○	○	○	135	810	171.9	39800	13600	15.2	8.89	2280	776
400×200×8×14	○	○	○	68.0	408	86.39	24500	1870	16.8	4.65	1230	187
400×300×10×16	○	○	○	105	630	133.8	39900	7200	17.3	7.34	1990	480
400×400×14×22	○	○	○	179	1074	227.8	68800	23500	17.4	10.2	3440	1170
450×200×9×14	○	○	○	74.5	447	94.77	32600	1870	18.5	4.44	1450	187
450×300×12×18	○	○	○	125	750	159.1	58100	8110	19.1	7.14	2580	540
500×200×10×16	○	○	○	87.9	527	111.8	46600	2140	20.4	4.37	1860	214
600×200×10×16	○	○	○	95.8	575	121.8	70600	2140	24.1	4.19	2350	214
600×300×12×20	○	○	○	148	888	188.6	120000	9010	25.2	6.91	3990	601
600×300×14×25	○	○	○	180	1080	228.9	145000	11300	25.2	7.01	4830	751

1. 脚長=t₁×0.7として断面特性を算出しております。
2. 受注生産の△印は長さMax9.8mです。
3. 在庫品の鋼種はSUS304です。

断面二次モーメント	$l = {ai}^{2}$
断面二次半径	$i = \sqrt{l / a}$
断面係数	$Z = l / e$ (a:断面積)

用途例

用途	宇都宮大学　耐震ブレース
分類	建築
形状	溶接H
鋼種	SUS304A
適用理由	耐食性、意匠性

用途	LNGデッキ内部デッキ・内部階段
分類	建築
形状	アングル、チャンネル、フラットバー、溶接T、溶接H
鋼種	SUS304
適用理由	低温特性

用途	当社鍛造総合事務所梁・カーテンウォール方立
分類	建築
形状	溶接H
鋼種	SUS304A
適用理由	耐食性、意匠性

用途	下水処理ポンプ場耐震補強
分類	建築
形状	溶接H
鋼種	SUS304A
適用理由	耐食性、ライフサイクルコスト

用途	張出し桟橋
分類	土木
形状	溶接H
鋼種	SUS304
適用理由	耐食性、ライフサイクルコスト

用途	古川地下調整池換気用ダクト支持金物
分類	土木
形状	溶接H、フラットバー、丸棒ほか
鋼種	SUS304
適用理由	耐食性

用途	雨水堰改良工事　支保工
分類	土木
形状	溶接H
鋼種	SUS304
適用理由	耐食性、ライフサイクルコスト
