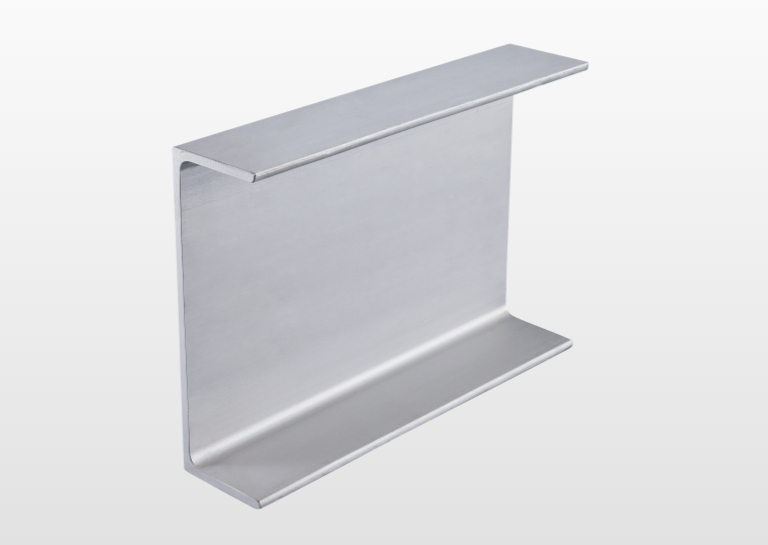

ワイドチャンネル

ワイドチャンネル

対応規格	－
鋼種名	SUS304, SUS304L, SUS316, SUS316L ほか

特長

寸法範囲

（単位：mm）

HB	60	65	75	80	90	100	120	150
200
220
230
250
300
375
400

	t₁	t₂
厚さ	6～10	6～16

製造範囲以外のものについても営業窓口までお問い合わせください

製品仕様

区分	許容差
高さ（H）	高さ300以下：±2.0mm 300超：±3.0mm
辺（B）	±2.0mm
直角度（T）	幅（B）の2.5％以下ただし、許容差の最小値2.0mm

区分	許容差
曲がり	長さの0.2％以下
脚長（S）	[ウェブ板厚(t₁)×0.7]以上
溶込み深さ（a）	[ウェブ板厚(t₁)×0.5]以上
長さ	3～6m
長さ公差	＋40mm，－0mm

標準寸法と断面特性（参考）

断面寸法（mm）	質量（鋼種はSUS304）		断面特性
寸法 H×B×t₁×t₂	単位質量（kg/m）	定尺品（6m）の質量（kg）	断面積（cm²）	重心の位置（cm）		断面二次モーメント（cm⁴）		断面二次半径（cm）		断面係数（cm³）
寸法 H×B×t₁×t₂	単位質量（kg/m）	定尺品（6m）の質量（kg）	a	Cx	Cy	Ix	Iy	ix	iy	Zx	Zy
220×65×6×6	16.1	96.6	20.46	0	1.45	1360	69.6	8.16	1.85	124	13.8
230×65×6×6	16.6	99.6	21.06	0	1.42	1520	70.4	8.49	1.83	132	13.9
250×75×6×6	18.5	111	23.46	0	1.65	2040	108	9.32	2.15	163	18.5
250×75×9×9	27.3	164	34.78	0	1.78	2950	154	9.21	2.10	236	26.9
250×90×9×9	29.4	176	37.48	0	2.64	3340	260	9.44	2.64	267	38.6
250×100×10×10	34.1	205	43.49	0	2.63	3960	385	9.54	2.98	317	52.3
300×90×9×9	33.0	198	41.98	0	2.06	5190	273	11.1	2.55	346	39.4
300×90×10×10	36.5	219	46.49	0	2.10	5710	299	11.1	2.54	381	43.4
300×100×9×9	34.4	206	43.78	0	2.37	5570	370	11.3	2.91	371	48.5
300×100×10×10	38.1	229	48.49	0	2.41	6130	405	11.2	2.89	409	53.4

脚長=t₁×0.7として断面特性を算出しております。なお、質量は脚長部を含んでいません。

断面二次モーメント	$l = {ai}^{2}$
断面二次半径	$i = \sqrt{l / a}$
断面係数	$Z = l / e$ (a:断面積)

製品に関するお問い合わせ

お電話

営業企画部

TEL 052-603-9362

インターネット

以下よりお問い合わせください。

製品お問い合わせフォーム

本ウェブサイトに記載がある場合でも、状況によっては受注に応じられないことがございますので、ご了承くださいませ。
最新情報についてはお気軽にお問い合わせください。
なお、記載された情報は、予告なしに変更される場合がございます。
