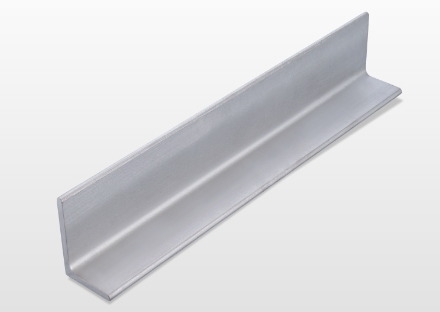

アングル
| 対応規格 | JIS H 4650に準拠 |
|---|---|
| 鋼種名 | TB340H-AITI
|
特長
1. 製造寸法と単位質量（単位：kg/m）
| 辺（mm） A×B |
厚さ t（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 30×30 | ||||||||
| 40×40 | 1.05 | 1.37 | 1.69 | 1.99 | ||||
| 50×50 | 1.35 | 1.76 | 2.17 | 2.55 | ||||
| 65×65 | 2.87 | 3.39 | 4.91 | |||||
| 75×75 | 3.94 | 4.54 | 5.12 | 5.72 | 6.31 | |||
| 80×80 | 4.21 | 4.85 | 5.48 | 6.13 | 6.74 | |||
| 100×100 | 5.30 | 7.78 | 8.57 | |||||
- 網掛け寸法は、在庫品
- 網掛け以外の寸法は、受注生産のため受注ロットについては、別途ご相談ください。
2. 寸法許容差（単位：mm）
| 辺（mm） | 厚さ t（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| A×B | 許容差 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 30×30 | ±3.0 | ||||||||
| 40×40 | ±3.0 | ±0.7 | ±0.7 | ±0.7 | ±0.7 | ||||
| 50×50 | ±3.0 | ±0.7 | ±0.7 | ±0.7 | ±0.7 | ||||
| 65×65 | ±4.0 | ±0.8 | ±0.8 | ±0.8 | |||||
| 75×75 | ±4.0 | ±0.8 | ±0.8 | ±0.8 | ±0.8 | ±0.9 | |||
| 80×80 | ±4.0 | ±0.8 | ±0.8 | ±0.8 | ±0.8 | ±0.9 | |||
| 100×100 | ±5.0 | ±0.8 | ±0.8 | ±0.9 | |||||
- 網掛け寸法は、在庫品
- 網掛け以外の寸法は、受注生産のため受注ロットについては、別途ご相談ください。
3. 辺差（単位：mm）
| 辺 | 30～50 | 60～75 | 100 |
|---|---|---|---|
| 辺差（A-B） | ≦3 | ≦4 | ≦5 |
4. 頂角R（単位：mm）
| 辺 | 30～50 | 60～100 |
|---|---|---|
| 頂角R | ≦3 | ≦4 |
5. その他
| 区分 | 許容差 |
|---|---|
| 定尺長さ | 4000mm（短尺2000mm以上） |
| 直角度 | 90°±2° |
| 曲がり | 1mにつき3mm以下、全長に対しては3mm×長さ（m）/m以下 |
| 表面状態 | 酸洗肌でキズ取りグラインダ跡は許容する |
