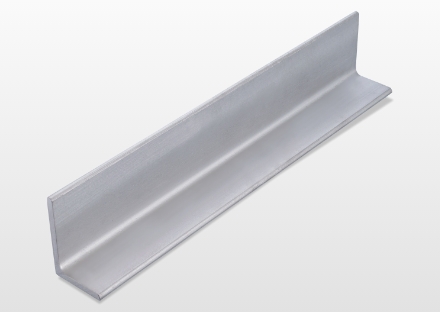

不等辺アングル

不等辺アングル

対応規格	JIS G 4317　熱間成形ステンレス鋼形鋼
鋼種名	SUS304, SUS304L, SUS316, SUS316L, SUS430 ほか

製品カタログ

安全データシート（SDS）

特長

製造寸法と単位質量

（単位：kg/m）

辺（mm）	厚さ t（mm）
長辺A×短辺B	3	4	5	6	7	8	9	10	12
40×30	1.62	2.11	2.6	3.05
45×30		2.27	2.83	3.33
50×30		2.47	3.03	3.56
50×40		2.78	3.43	4.03		5.21	5.79	6.35
60×30			3.82	4.04	4.64
60×40			4.47	4.52	5.19	5.85
65×50				5.28	6.08	6.85	7.63	8.39
75×40				5.28	6.08	6.85	7.63	8.39	9.86
75×50				5.73	6.59	7.48	8.34	9.18	10.8
75×65				6.47	7.46	8.44	9.41	10.4	12.2
80×40				5.52	6.35	7.17	7.99	8.76	10.3
80×50				6	6.91	7.8	8.7	9.56	11.3
80×65				6.71	7.74	8.75	9.77	10.7	12.7
90×60				6.98	8.06	9.12	10.2	11.2	13.2
90×75				7.69	8.9	10.1	11.2	12.4	14.6
100×50				6.98	8.06	9.12	10.2	11.2	13.2
100×65				7.69	8.9	10.1	11.2	12.4	14.6
100×75				8.13	9.45	10.7	11.9	13.2	15.6
125×75				9.32		12.2	13.7	15.1
125×100				10.5		13.9	15.5	17.1
130×100				10.8		14.2	15.9	17.5
150×90							16.5		21.7

圧延品
切断品
溶接品

1. ★印は標準在庫品（SUS304）です。
2. 単位質量はSUS304の場合です。
3. 溶接・切断品のいずれか一辺は、rがつきません。
4. 圧延品は、6mが標準でロット及び納期により切断・溶接品になります。ただし、A150×B 90×t9および12のサイズについては、圧延品のみの製造となります。

製造範囲以外のものについても営業窓口までお問い合わせください

製品仕様

寸法許容差（単位：mm）

長辺A		短辺B		厚さｔの許容差
寸法	許容差	寸法	許容差	3	4	5	6	7	8	9	10	12
40	±1.5	30	±1.5	±0.4	±0.4	±0.4	±0.4
45	±1.5	30	±1.5		±0.4	±0.4	±0.4
50	±2.0	30	±1.5		±0.4	±0.4	±0.4
50	±2.0	40	±1.5		±0.4	±0.4	±0.4		±0.4	±0.4	±0.4
60	±3.0	30	±1.5			±0.4	±0.4	±0.4
60	±3.0	40	±1.5			±0.4	±0.4	±0.4	±0.4
65	±3.0	50	±2.0			±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
75	±3.0	40	±1.5				±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
75	±3.0	50	±2.0				±0.4 (0.6)	±0.4 (0.6)	±0.4	±0.4	±0.4	±0.4
75	±3.0	65	±3.0				±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
80	±3.0	40	±1.5				±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
80	±3.0	50	±2.0				±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
80	±3.0	65	±3.0				±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
90	±3.0	60	±3.0				±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
90	±3.0	75	±3.0				±0.4	±0.4	±0.4	±0.4	±0.4	±0.4
100	±3.0	50	±2.0				±0.6	±0.6	±0.6	±0.6	±0.6	±0.6
100	±3.0	65	±3.0				±0.6	±0.6	±0.6	±0.6	±0.6	±0.6
100	±3.0	75	±3.0				±0.6	±0.6	±0.6	±0.6	±0.6	±0.6
125	±3.0	75	±3.0				±0.7 (0.6)		±0.7	±0.7 (0.6)	±0.7
125	±3.0	100	±3.0				±0.7		±0.7	±0.7	±0.7
130	±3.0	100	±3.0				±0.7		±0.7	±0.7	±0.7
150	±3.0	90	±2.0							±0.6		±0.7

圧延品
切断品
溶接品

短辺Bおよび厚さtの許容差の（）内の数値は、圧延品の場合の許容差を表します。

その他

区分	許容差
直角度	90°±2°
曲がり	1mにつき3mm以下、全長に対しては $\frac{3mm \times 全長(m)}{1m}$ 以下
長さ	3～6m
長さ許容差	＋40mm，－0mm

上記以外の長さについては、営業窓口までお問い合わせください。

断面特性（参考）

断面寸法（mm）				質量（鋼種はSUS304）		断面特性
寸法 A×B×ｔ	r₁	r₂	r₃	単位質量（kg/m）	定尺品（6m）の質量（kg）	断面積（cm²）	重心の位置（cm）		断面二次モーメント（cm⁴）		断面二次半径（cm）		断面係数（cm³）
寸法 A×B×ｔ	r₁	r₂	r₃	単位質量（kg/m）	定尺品（6m）の質量（kg）	a	C_x	C_y	l_x	l_y	l_x	l_y	Z_x	Z_y
45×30×4	6.5	3	0	2.27	13.6	2.864	1.46	0.748	5.70	2.09	1.41	0.855	1.88	0.929
50×30×6	6.5	4.5	0	3.56	21.4	4.487	1.74	0.788	10.7	2.97	1.54	0.813	3.27	1.34
65×50×6	8.5	4	0	5.28	31.7	6.661	2.01	1.30	27.1	14.2	2.02	1.46	6.03	3.85
※75×50×6	8.5	4	4	5.73	34.4	7.227	2.42	1.20	40.4	14.3	2.37	1.41	7.97	3.77
※75×50×7	8.5	5	5	6.59	39.5	8.308	2.46	1.24	45.8	16.1	2.35	1.39	9.08	4.28
75×50×9	8.5	6	0	8.34	50.0	10.52	2.53	1.33	56.4	20.5	2.32	1.40	11.3	5.60
75×65×6	8.5	4	0	6.47	38.8	8.161	2.18	1.72	44.2	31.4	2.33	1.96	8.30	6.57
90×75×9	10	6	0	11.2	67.2	14.18	2.73	2.03	109	70.4	2.77	2.23	17.4	12.9
※100×75×6	10	5	5	8.13	48.8	10.25	3.01	1.79	102	49.5	3.16	2.20	14.7	8.67
100×75×7	10	5	0	9.45	56.7	11.92	3.05	1.86	118	58.6	3.15	2.22	17.0	10.4
※100×75×9	10	6	6	11.9	71.4	15.00	3.14	1.91	146	70.2	3.12	2.16	21.3	12.6
※125×75×6	10	5	5	9.32	55.9	11.75	4.05	1.60	190	52.4	4.02	2.11	22.5	8.89
※125×75×9	10	6	6	13.7	82.2	17.25	4.19	1.72	274	74.5	3.98	2.08	32.9	12.9
※150×90×9	10	6	6	16.5	99.0	20.85	4.97	2.00	483	133	4.81	2.53	48.2	19.0
※150×90×12	10	6	6	21.7	130	27.42	5.09	2.12	626	171	4.78	2.50	63.2	24.8

※印は圧延品です。

圧延品

切断品

溶接品

断面二次モーメント	$l = {ai}^{2}$
断面二次半径	$i = \sqrt{l / a}$
断面係数	$Z = l / e$ (a:断面積)

用途例

ケミカルタンカー　ハッチカバー・艤装品他

用途	ケミカルタンカーハッチカバー・艤装品他
分類	船舶
形状	コンプレッションバー、不等辺アングル、角
鋼種	SUS304
適用理由	耐食性
